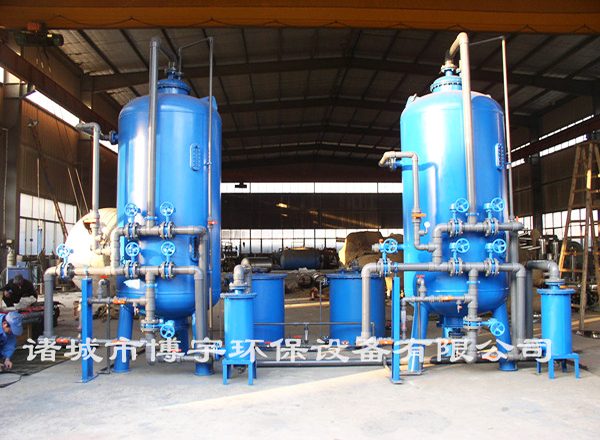

混合離子交換器

混合離子交換器mixedbed

陽、陰兩種離子交換樹脂，互相充分地混合在一個離子交換器內，同時進行陽、陰離子交換的設備。簡稱混床。所謂混床，就是把一定比例的陽、陰離子交換樹脂混合裝填于同一交換裝置中，對流體中的離子進行交換、脫除。由于陽樹脂的比重比陰樹脂大，所以在混床內陰樹脂在上陽樹脂在下。一般陽、陰樹脂裝填的比例為1:2，也有裝填比例為1:1.5的，可按不同樹脂酌情考慮選擇。 混床也分為體內同步再生式混床和體外再生式混床。同步再生式混床在運行及整個再生過程均在混床內進行，再生時樹脂不移出設備以外，且陽、陰樹脂同時再生，因此所需附屬設備少，操作簡便。

(1) 出水水質優良，出水pH值接近中性。

(2) 出水水質穩定，短時間運行條件變化(如進水水質或組分、運行流速等)對混床出水水質影響不大。

(3) 間斷運行對出水水質的影響小，恢復到停運前水質所需的時間比較短。

混床設備比較好用一點的還是有機玻璃柱的那種，因為分層的時候比較容易看得清楚。操作起來，再生效果好。

 陰、陽離子交換(混合床)是用于初級純水的進一步精制，一般設置于陰、陽離子交換器之后，也可設置在電滲析或反滲透后串聯后使用，當進水口水質在一般含鹽量下，出水量可降至0.1毫克/升以下，含硅根≤0.05毫克/升,導電度≤1微姆/厘米。處理后的高純水可供高壓鍋爐、電子、醫藥、造紙化工等工業部門應用。

● 工作原理 混合床離子交換法，就是把陰、陽離子交換樹脂放置在同一個交換器中，在運行前將它們均勻混合，所以可看著是由無數陰、陽交換樹脂交錯排列的多級式復床，水中所含鹽類的陰、陽離子通過該項交換器，則被樹脂交換，而得到高度純水。 在混合床中，由于陰、陽樹脂是相互混勻的，所以其陰、陽離子交換反應幾乎同時進行，或者說，水的陽離子交換和陰離子交換是多次交錯進行的，經H型交換所產生的H+和經過OH型交換所產生的OH-都不能積累起來，基本上消除反離子的影響，交換進行得比較徹底。 由于進入混合床的初級純水質較好，交換器的負載較輕，樹脂的交換能力很長時間才被子耗竭。 本混合床采用體內再生法，再生時首先利用兩種樹脂的比重不同，用反洗使用權陰、陽離子交換樹脂完全分離，陽樹脂沉積在下，陰樹脂浮在上面，然后陽樹脂用鹽酸(或硫酸)再生，陰樹脂用燒堿再生。

一、再生裝置 陰離子交換樹脂再生堿液在高于陰離子交換樹脂面300毫米處母管進液(Φ400、500、600采用單母管進液，Φ800、2500采用雙母管進液)，管上小孔布液，管外采用塑料窗紗60目尼龍網布包覆。 陽離子交換樹脂再生酸性由底部排水裝置的多孔板上排水帽進入。

二、中排裝置 中排裝置設置在陰、陽樹脂的分界面上，用于再生排泄酸、堿還原液和沖洗型，型式分為雙母管或支母管式，管子小孔外包覆塑料窗紗及60目尼龍網各一層。

三、排水裝置 采用多孔板上裝設PB2-500型疊片式排水帽,或寶塔式ABS型排水帽,多孔板材質按設備規格不同而異。(Φ400、500、600型采用硬聚氯乙烯多孔，Φ800、2500型采用鋼襯膠多孔板)。

四、進水、出水管徑按管道內工質流速為1.5米/秒。

五、樹脂的反洗膨脹率: 由于陰離子交換樹脂的反洗膨脹率各不相同，結合實際運行的經驗，采用反洗膨脹率為100%，在陰陽樹脂分界面處，樹脂表面層及最大反洗膨脹高度處各設視鏡一個，用以觀察樹脂表面以及反洗樹脂的情況。

六、樹脂的輸送: 樹脂的輸入和卸出均考慮采用水力輸送，筒體上部設樹脂輸入口，在簡體下部近多孔板處設樹脂卸出口。
